¿Qué es una trama?

El boceto es un dibujo rápido y esquemático de las características principales de un dibujo, una ilustración o un diseño. Generalmente se usan papel y lápiz o tinta para su elaboración, aunque también es posible que desde un comienzo sea un archivo electronico con la ayuda de tabla digitalizadora y lápiz óptico.

En el siglo XIX las ilustraciones para los libros se hacían en madera, a la aguada y a lápiz, y se grababan a mano, por lo que fue un gran avance la posibilidad de reproducir fotografías e imágenes con distintos niveles de luces y sombras.

En las décadas de los 50s y ’60s del siglo pasado este sistema se instala de forma definitiva en la industria gráfica a través de las revistas de cómics impresas en papel de pulpa que usaron puntos bendéi* para crear colores y sombreados intermedios de una manera “económica” al utilizar la misma tinta solida en otros lugares de la ilustración. Los cuadros más famosos del artista plástico Roy Lichtenstein se realizaron con la técnica “puntos bendéi”.


La técnica actual de tramas, consiste en puntos de tamaño variable entre el 1% y el 99%, dependiendo de las líneas por pulgada o LPI (line per inch), la característica principal es que posee ángulos para cada color y estos generan una roseta. Esta técnica utiliza la capacidad integradora de la óptica humana para dar una apariencia de tono continuo dónde en realidad sólo existe cuatro tonos de tintas de impresión (Cian, Magenta, Amarillo y Negro) además del color dado por el sustrato o papel.

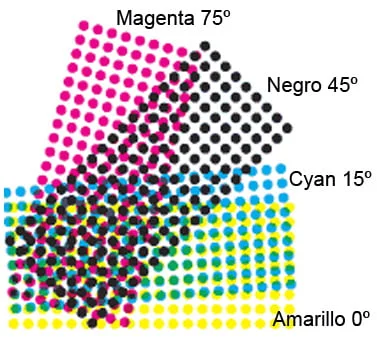

En impresión de cuatricromía (CMYK) varía entre cada color el ángulo de trama en 30º para evitar la superposición de los puntos y la aparición de unas ilusiones ópticas llamadas “moiré”.

La cantidad de líneas por pulgada se conocen como lineatura o frecuencia de trama. Cuantos más puntos por pulgada lineal presente una trama, más fina será y tendrá mayor capacidad de reproducir detalle y de dar una mayor apariencia de tono continuo.


Es importante elegir la frecuencia de trama en función del sistema y el sustrato que se utilizara para la impresión, pues no en todos los casos se pueden utilizar tramas demasiado finas, pues se corre riesgo de que la impresión presente pérdida de información por saturación o pérdida de punto.
Importante mencionar que hoy esta técnica se denomina AM amplitud modulada (AM Amplitude Modulated) y que ya existen otras como la FM Frecuencia modulada (FM Frequency Modulated) y las tramas XM (cross modulated – AM/FM).

Artículo recomendado: La evolución de la fotomecánica y el fotolito.

*Los puntos bendéi los inventó en el siglo XIX Ben Day, y es un patrón de puntos que se transformo en una técnica de impresión, definidos como gradaciones de color en líneas y texturas, es decir, las diferentes áreas de una ilustración que podían rellenarse con pequeñas formas geométricas y circulares.

.
